Puerta de los Pelambres



La puerta se encontraba al final de la calle Joaquín Sama y su nombre está relacionado con las labores de curtido de la piel que se efectuaban en el barrio contiguo(1). En efecto, el término pelambre designa tanto al depósito de agua y cal viva como a la porción de pieles que se introducen en dicho depósito (2) En las inmediaciones de la puerta se ubicó, al menos hasta mediados del siglo XVI, el peso de la harina y una mancebía.

La mención más antigua a la puerta que hemos localizado aparece en las Sentencias y amojonamientos antiguos de valdios y Rescaldados de la M. N. Ciudad de Badajoz (1526 y 1527) (3).

Las puertas de Pajaritos y Pelambres han seguido una evolución similar. Como ya sabemos, el 24 de julio de 1598 y con motivo de un brote de peste, el Cabildo Municipal ordenó tapiar los portillos y cerrar varias puertas de la muralla para evitar la entrada en la ciudad de apestados (4). Sólo las puertas de Mérida, Trinidad, Santa Marina y Palmas permanecerían abiertas pero, el día 24 de noviembre, se reconsideró la medida y se permitió que las puertas de Pelambres y del Río también permaneciesen abiertas y en uso (5).

El 20 de octubre de 1629 el Cabildo Municipal ordenó reparar la puerta aunque desconocemos el alcance de la reparación (6).

Cuando se inició la Guerra de la Restauración de Portugal (diciembre de 1640) el Cabildo Municipal acordó su cierre y en 1642 se acondicionó una casa para los soldados que hacían guardia en la Puerta de Pelambres (7). El 12 de agosto de 1665 Francisco Domingo se comprometió a efectuar varias reparaciones en dicho cuerpo de guardia. Las reparaciones incluían

“…haçer tres tapias, tres carretadas de piedras, dos medios quartones, tresçientas tejas, dos haces de caña, medio cahiz de cal…” (8)

Es decir, una reparación general en la que destacaba el tejado ya que los quartones o cuarta parte de una viga, las cañas y las tejas se utilizaban en las cubiertas.

El Cabildo Municipal procuró, en la media que le permitían sus apuros económicos, mantener la puerta en buen estado. Así, el 7 de enero de 1677 ordenó repararla. El 11 del mismo mes volvió a insistir en el mismo asunto (9). El 4 de febrero se había concluido la obra (10). En 1688 se realizaron importantes reparaciones en las murallas contiguas a la puerta si bien no sabemos si en dichas obras se vio afectada también la puerta.

A finales del siglo XVII empezó a construirse el recinto abaluartado de la ciudad. Con ocasión de estas obras el Cabildo Municipal y el Capitán General mantuvieron varios litigios por cuestiones vinculadas con las puertas. Como ya hemos visto (puertas de Mérida y Pajaritos) el Cabildo Municipal era partidario de mantener abiertas las puertas que se venían usando mientras que el Capitán General sostenía que debían cerrase la mayor parte de ellas. La disputa llegó hasta el Rey que dio la razón al Capitán General en lo que se refería a las puertas que comunicaban la ciudad con el Guadiana (11). Como consecuencia de la decisión real es posible que la Puerta de Pelambres se cerrase aunque este cierre, si llegó a producirse, fue por poco tiempo.

La puerta debía servir también para que las aguas del barrio contiguo, tanto negras como de lluvia, tuviesen salida al río. En efecto, el 27 de febrero de 1716 el Cabildo Municipal ordenó limpiar la puerta para que pudiera aliviarse por ella el agua de aquella parte de la ciudad (12).

Las puertas de Pelambres y Pajaritos fueron perdiendo importancia poco a poco y en 1739 sólo servían para la gente de paseo y la del barrio de sus cercanias (13). No obstante, lo que determinó su cierre fue la construcción de una nueva puerta, situada en sus inmediaciones (Puerta Nueva del Río, concluida en junio de 1765). Según Hernández de Tolosa, primero se cerró la Puerta de Pajaritos y el 16 de agosto de 1756 se cerró la Puerta de Pelambres con una reja. Desde entonces el vano de la puerta pasó a ser un simple desaguadero (14). En el plano de José de Gabriel (1803) observamos como la puerta se ha convertido en un aliviadero que canalizaba extramuros las aguas de la ciudad procedentes de las calles Porrinas, Joaquín Sama y las que bajan desde los conventos de Santa Ana y Santa Lucía (fig. 1) (15).

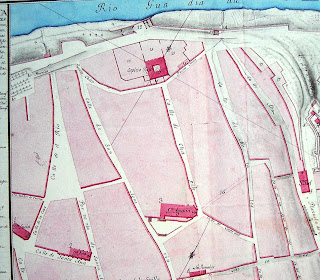

Fig. 1. Plano que manifiesta la altura del castillo antiguo de la plaza de Badajoz, José de Gabriel, 1803, S.G.E., 159. Aparecen las puertas de Pelambres (número 11), Nueva (número 12) y Pajaritos (número 13).

Tirso Lozano Rubio (1930) nos confirma que la puerta presentaba un enrejado para permitir la salida de las aguas(16).

La puerta se mantuvo como aliviadero durante años pero la reforma de la cortina que une la Puerta de Palmas con la batería del Redondo y las obras de 1886 para recrecer la calle del Río acabaron con ella. En la actualidad sólo podemos observar lo que debió ser el dintel del aliviadero. Este elemento aparece embutido en la cortina contigua a la batería del Redondo (fig. 2).

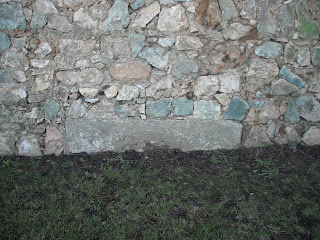

Fig. 2. Dintel de Pelambres.

En las líneas anteriores hemos expuesto lo que podríamos llamar evolución funcional de la puerta. Al compás de esos cambios se sucedieron otros que afectaron a su fisonomía. Para seguir dichos cambios nos dejaremos guiar por la cartografía militar:

1. La primera imagen de la puerta aparece en el plano del Krigsarkivet que nos presenta una puerta de acceso directo y posiblemente mocheta simple (fig. 3).


Fig. 3. Plano del Krigsarkivet (SÁNCHEZ RUBIO, C. M; SÁNCHEZ RUBIO, R.: Badajoz en el krigsarkivet. El hallazgo de la visión más lejana, Excmo. Ayuntamiento, Badajoz, 2003). Aparecn las puertas de Palmas (letra M), Pelambres (letra P) y Pajaritos (letra O).

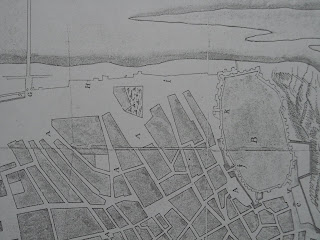

Fig. 4. Plano de Francisco Domingo. 1679 (I.H.C.M., Madrid, Colección Aparici-XXVIII, fol.179).

2. Francisco Domingo (1679) muestra una imagen muy distinta pues el lugar de la puerta parece ocupado por una torre (plano de Francisco Domingo, 1679) (fig. 4).
3. La vista de Israel Silvestre es muy clarificadora ya nos permite saber que la Puerta de Pelambres se abría, precisamente, en la cara frontal de dicha torre (Fig.5) (17). A la luz de estos documentos parece evidente que la torre debió construirse entre mediados del siglo XVII (plano del Krigsarkivet) y 1679 (plano de Francisco Domingo).
4. Juan Muñoz Ruesta (1698) nos ofrece una nueva imagen pues este ingeniero marca la puerta junto a la torre citada (fig. 6) (18).

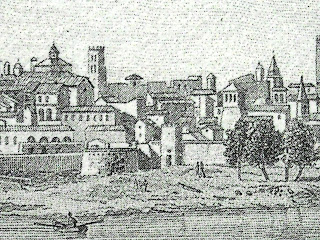

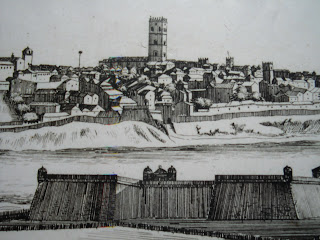

Fig. 5. Puerta de Pelambres Vista de Israel Silvestre (B.N., Madrid, ER.2974/154). La Puerta de Pelambres se corresponde con la torre puerta situada en el centro de la imagen.


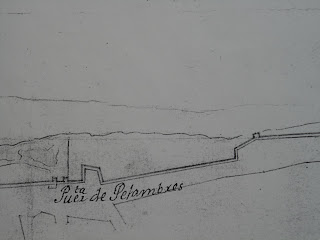

Fig. 6. Plano de Juan Muñoz Ruesta, 1698 (I.H.C.M., Madrid, Colección Aparici-XXVIII, fol. 226). Puerta de Palmas (letra G), Puerta de Pelambres (letra H), Puerta de Pajaritos (letra J).

La secuencia que muestran los documentos anteriores (figuras 3, 4, 5 y 6) resulta poco comprensible. Para intentar explicar esta peculiar evolución se nos ocurren dos hipótesis:

-Juan Muñoz Ruesta pudo equivocarse al marcar la puerta.
-La Puerta de Pelambres pudo abrirse, temporalmente, en el lugar que marca este ingeniero en su plano, es decir, junto a la torre. Según esta hipótesis la puerta se emplazaba en el lugar que mostraban tanto el plano del Krigsarkivet como la vista de Israel Silvestre aunque temporalmente se abriese donde señala Juan Muñoz Ruesta (1698). Como veremos a continuación esta parece la hipótesis más viable. Asimismo es posible que este “desajuste” tenga relación con las obras que en 1688 se realizaron en aquella zona o con la polémica que hacia 1690 mantuvieron las autoridades militar y municipal sobre las puertas que debían mantenerse abiertas en el frente del Guadiana.

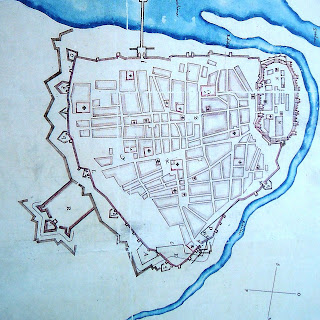

Fig. 7. Plano anónimo de Badajoz, 1704 (TEIJEIRO FUENTES, J.; MELÉNDEZ TEODORO, A.: La fortificación abaluartada de Badajoz en los siglos XVII y XVIII, Tajo-Guadiana, Badajoz, 2000, pág. 94). Puerta de Palmas (letra G), Pelambres (letra F) y Pajaritos (letra E).


Fig. 8. Plano de Diego de Bordick, 1729 (Plano del recinto de la fortificación de Badajoz con el Castillo Viejo y el fuerte de S. Cristóbal, Diego de Bordick, 1735, S.G.E., Extremadura, 117.)

Los planos del siglo XVIII nos ofrecen una visión aparentemente distinta de la puerta. En efecto, la cartografía del siglo XVIII no muestra la torre. En su lugar aparecen dos pequeños torreones o borjes adosados a la muralla (plano anónimo de Badajoz, 1704; Diego de Bordick, 1735; etc.) (19). En realidad, la torre que aparecía en los planos del siglo XVII y borjes de los planos del siglo XVIII son la misma estructura. En efecto, en el plano anónimo de Badajoz del año 1739 y en el de Ignacio Sala (1739) los dos borjes aparecen representados como una única torre (20). Finalmente, Martín de Gabriel (31 de diciembre de 1763) nos presenta la imagen más completa y definitiva pues en su plano observamos con toda claridad que los dos borjes están unidos mediante una bóveda (fig. 9). Es decir, en planta aparecen las dos pequeñas torres pero al unirse, con una bóveda, su desarrollo vertical, a partir de la bóveda, se corresponde con el de una sola torre (21). Esta impresión se confirma en las vistas de la ciudad. Todas ellas nos presentan la misma imagen: una torre con la puerta en el centro (fig. 10)(22).


Fig. 9. Plano de Martín de Gabriel, 31 de diciembre de 1763 (Planos del recinto, puente y fuertes de Badajoz, Martín de Gabriel, 1763, I.H.C.M., Madrid, B-8-47). Planta de la Puerta de Pelambres. La izquierda apreciamos el cuerpo de guardia, precedido de unos soportales, y a la derecha la rampa de acceso a la Batería del Redondo.


Fig. 10. Vista de Dequevauviller (Visiones de Badajoz, Feria del Libro 1997, Ayuntamiento de Badajoz y Unión de Bibliófilos, TECNIGRAF, Badajoz 1997). En el centro de la imagen la Puerta torre de Pelambres y a la izquierda la batería del Redondo.

Gracias a la cartografía militar podemos seguir también la evolución de otros elementos asociados a la puerta. El repaso de todos los planos en los que aparecen representados haría la exposición demasiado prolija por lo que nos limitaremos a los tres que consideramos más significativos:

-Diego de Bordick (1735) representa el cuerpo de guardia emplazado intramuros y a la izquierda de la puerta (fig. 8). En la fachada exterior muestra un largo muro que se prolongaba desde la puerta hasta la orilla del río. Dicho muro ya aparecía en la vista de Israel Silvestre (finales del siglo XVII) y podría servir tanto de pretil como de protección de la propia calzada en caso de inundaciones.
-Martín de Gabriel (1763) también representa el muro exterior y el cuerpo de guardia (fig. 9). En este caso vemos que el cuerpo de guardia ha sido ampliado y estaba precedido de unos soportales.
-El plano de José de Gabriel (1803) es el mejor documento gráfico para visualizar la última etapa de la puerta (fig. 1). En esos años se había convertido en un simple aliviadero para canalizar extramuros las aguas de la ciudad procedentes de las calles Porrinas, Joaquín Sama y las que bajan desde los conventos de Santa Ana y Santa Lucía. Por otro lado, el puesto de guardia y el muro que se extendía entre la puerta y el río han desaparecido (23).

A raíz de la desastrosa riada del año 1876 el Ayuntamiento acordó, entre otras obras, remodelar la calle del Río para hacerla accesible al tráfico rodado. Para ello se recreció el nivel de la calzada. Esta reforma obligó a enterrar la puerta de Pelambres. Con anterioridad a esa fecha se había demolido la vieja torre en la que se abría la puerta.



NOTAS



1.SÁNCHEZ RUBIO C.M.; SÁNCHEZ RUBIO, R.: Badajoz en el Krigsarkivet. El hallazgo de la visión más lejana, Excmo. Ayuntamiento, Badajoz, 2003.
El Título XIV de las ordenanzas municipales del año 1767 (De los Curtidores, y obligacion de Veedor) se hace referencia a los pelambres en el proceso de curtido (Ordenanzas de la Muy Noble y Muy Leal Ciudad de Badajoz, Edición de la Unión de Bibliófilos de Extremadura, Badajoz, 1993, ff. 23-24).
2.DEL VALLE CURIESES, R.: Unas ordenanzas de curtidores del siglo XV en la ciudad de Palencia, Palencia, 1998.
3.FERNÁNDEZ NIEVA, J.: “Badajoz y su tierra en tiempos de Hernán Cortés”, Hernán Cortés y su tiempo, vol I, pág. 128.
4.A.H.M., Badajoz, Libro de Acuerdos, 24 de julio de 1598, fol. 196v.
5.A.H.M., Badajoz, Libro de Acuerdos, 24 de noviembre de 1598, fol. 276.
6.A.H.M., Badajoz, Libro de Acuerdos, 20 de octubre de 1629, fol. 49.
7.A.H.P., Badajoz, Protocolo 1713, año 1642, ff. 511-512.
Curiosamente el plano de Badajoz del año 1645 (Krigsarkivet, Estocolmo) no sitúa puesto de guardia en la puerta (SÁNCHEZ RUBIO C.M.; SÁNCHEZ RUBIO, R.: Badajoz en el Krigsarkivet. El hallazgo de la visión más lejana, op. cit., plano I). Por el contrario, si aparece en la relación de puestos de guardia que nos ofrece el acta del Cabildo Municipal del día 5 de noviembre de 1646. Ese día se acuerda que desde el puesto de guardia de la Puerta de Palmas se abastezcan los puestos de Pajaritos y Pelambres (A.H.M., Badajoz, Libro de Acuerdos, 5 de noviembre de 1646, fol. 81). Desconocemos como deberíamos interpretar este fenómeno de aparición-desaparición del puesto de guardia. Como ya hemos adelantado en otra ocasión es posible que nos encontremos ante un nuevo indicio que nos invita a fechar el plano de Badajoz después del año 1650.
8.CORTÉS CORTÉS, F.: “1640-1668. Fortificaciones en Extremadura”, Revista de Estudios Extremeños, XLII-1, Badajoz, 1987, pág. 195.
9.A.H.M., Badajoz, Libro de Acuerdos, 7 y 11 de enero de 1677, ff. 1v. y 2.
10.A.H.M., Badajoz, Libro de Acuerdos, 4 de febrero de 1677, fol. 10.
11.A.H.M., Badajoz, Libro de Acuerdos, 9 y 30 de agosto de 1691, ff. 66, 67 y 73.
12.A.H.M., Badajoz, Libro de Acuerdos, 27 de febrero de 1716, fol. 17.
13.Plano de la Plaza de Badajoz con el de las demas obras anexas a el en el estado en hasta oy Primero de junio de 1739 se hallan sus fortificaciones, Anónimo, 1739, I.H.C.M., Madrid, B-8-44.
14.HERNÁNDEZ DE TOLOSA, L.: Libro de noticias, Real Academia de Extremadura de las Letras y las Artes, Trujillo, 1992, pág. 68.
15.Plano que manifiesta la altura del castillo antiguo de la plaza de Badajoz, José de Gabriel (orden de 13 de diciembre de 1803), S.G.E., Madrid, plano número 159.
16.LOZANO RUBIO, T.: Historia de Badajoz. Apéndices a la historia de Dr. Mateos, vol. II, Badajoz, 1930, pág. 268-269.
Por otro lado en una la historia anónima de Badajoz, que deberíamos fechar hacia 1785, las puertas de Pajaritos y Pelambres aparecen incluidas en la relación de puertas de la ciudad

“…Sus puertas en especial la de la Trinidad es de las mas fuertes, mas hermosas, y mas grandes que tiene la ciudad: la de los Carros, la de la Traición, tapada, la del Pajarito, la de los Pelambres, de las Palmas, San Vicente, Piladar, y de Merida, tapada, no tienen arquitectura memorable…”

B.N., Madrid, Ms. 18260, pp. 119-120.

Como ya hemos dicho al tratar este asunto en el capítulo dedicado a la Puerta de Pajaritos es posible que el autor cuando enumera las puertas de la ciudad no se limite a citar las que estaban en uso sino que incluyó en su relación las que se conservaban en las murallas de la ciudad y la Alcazaba. Como quiera que sea, no deja de sorprendernos que no especificase que las puertas de Pelambres y Pajaritos estaban en ese momento cerradas al tránsito.
17.CRUZ VILLALÓN, M.: Badajoz. Ciudad amurallada, Junta de Extremadura, Mérida, 1999, pp. 37-39. La existencia de dos torres tan próximas, que parecen delatar la existencia de una puerta, ha dado lugar a varios equívocos (GARCÍA BLANCO, J.: Las fortificaciones de Badajoz durante la Guerra de la Restauración de Portugal (1640-1668, Aprosuba-3, Badajoz, 2001, pág. 36).
18.CRUZ VILLALÓN, M.: Badajoz. Ciudad amurallada, op. cit., pp. 37-39.
19.Planta de la Plaza de Badaioz i su Castillo conforme esta oi 28 de abril 1704 Planta de la Plaza de Badaioz i su Castillo conforme esta oi 28 de abril 1704 (BONET CORREA, A.: Cartografía militar de plazas fuertes y ciudades españolas, siglos XVII-XIX, Instituto de Conservación y Restauración de Bienes Culturales, Madrid, 1991, pág. 17); Plano del recinto de la fortificación de Badajoz con el castillo viejo y el fuerte de San Cristóbal, Diego de Bordick, 1735, S.G.E., Madrid, plano número 117.
20.Plano de la Plaza de Badajoz con el de las demas obras anexas a el en el estado en hasta oy Primero de junio de 1739 se hallan sus fortificaciones, op. cit., not. 15; Proyecto de la plaza de Badajoz, Ignacio Sala, 1739, S.G.E., Madrid, plano número 146.
Este último documento presenta varios problemas. En primer lugar, se trata de un proyecto y como tal proyecto resalta las obras que debían realizarse sobre las obras existentes en ese momento. En segundo lugar, la unión entre las dos hojas del plano se sitúa justo a la altura de la puerta lo que dificulta su visualización y estudio.
21.Plano que manifiesta el Muro que desde la Puerta de Pajaritos de la Plaza de Badajoz ha de cerrar con el Castillo, Martín de Gabriel, 31 de diciembre de 1763, I.H.C.M., Madrid, B-8-47.
22.Visiones de Badajoz, Ayuntamiento de Badajoz, Edición Especial para la Feria del Libro de 1997, Badajoz, 1997.
23.Plano que manifiesta la altura del castillo antiguo de la plaza de Badajoz, José de Gabriel (orden de 13 de diciembre de 1803), S.G.E., Madrid, plano número 15.
